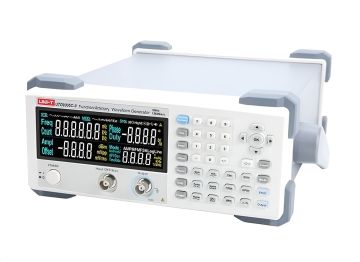

Unit Utg9005C-II Fonksiyon ve Keyfi Dalga Formu Jeneratörü

Teknik Özellikler

Çıkış dalga formları: Sinüs, kare, rampa, nabız, gürültü, DC, keyfi

Çıkış frekansı aralığı: Sinüs / kare, 5MHz

Yüksek doğruluk, geniş bant 6 bit frekans sayıcı, aralık: 100mHz ~ 100MHz

4W güç çıkışı

EBTN LCD ekran

Kanal : 1

Bant genişliği : 5MHz

Örnekleme oranı : 125MS / sn

Dikey çözünürlük: 14 bit

Dalga Şekilleri : Sinüs, kare, darbe, rampa, gürültü, DC, keyfi (içinde 20 takım)

Tarama modları : Logaritmik, doğrusal

Frekans Özellikleri

Sinüs 1μHz ~ 2MHz

Meydan 1μHz ~ 2MHz

Rampa 1μHz ~ 200kHz

Nabız 1μHz ~ 2MHz

Keyfi 1μHz ~ 1 MHz

çözüm 1μHz

Doğruluk : 90 gün içinde ± 50ppm / 1 yıl içinde ± 100ppm

Unit UTG9005C-II doğru, kararlı, saf ve düşük bozulma dalga formu çıkışı ve çözünürlük 1μHz kadar düşüktür. Ekonomik, yüksek performanslı ve çok fonksiyonlu bir fonksiyon / keyfi dalga formu jeneratörüdür. Rahat kullanım arayüzü, mükemmel teknik göstergeler ve insanlaşmış grafik ekran ile bu çok amaçlı ekipman, öğrenme ve test gereksinimlerinizi karşılayabilir ve iş verimliliğini artırabilir.

Uygulamalar

Hücresel ve kablosuz sistemlerdeki devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri gibi elektronik ve elektroakustik cihazların tasarımı, testi, sorun giderme ve onarımı; yarı iletken bileşen testi vb.

Ana Özellikler

İç direnç: 50Ω / Yüksek Z

Genlik aralığı: 1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z)

DC ofset aralığı: -5Vpp ~ 5Vpp (50Ω) (AC + DC); -10Vpp ~ 10Vpp (yüksek Z) (AC + DC)

Genlik çözünürlüğü: 1mV

Güç: 100 ~ 240VAC, 50Hz / 60Hz

Görüntüle: EBTN LCD

Ürünün net ağırlığı: 2.8kg

Ürün boyutu: 265 mm x 110 mm x 320 mm
