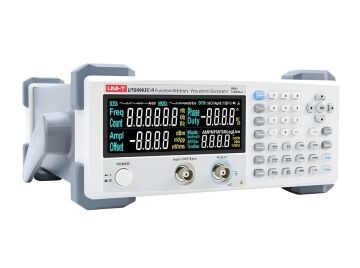

Unit Utg9002C-II Fonksiyon Sinyal Jeneratörü

Teknik Özellikler

Örnekleme hızı: 125MS / s, dikey çözünürlük: 14bit, frekans çözünürlüğü: 1 Hz

Çıkış dalga formu: sinüs dalgası, kare dalga, rampa dalgası, nabız dalgası, gürültü, DC, keyfi dalga formu

Sinüs dalgası / kare dalga çıkış frekans aralığı: 1 Hz ~ 2MHz / 5MHz; Yerleşik 20 rastgele dalga, frekans aralığı: 1 Hz ~ 1 MHz; Dahili 6 bit frekans ölçer: 100mHz ~ 100MHz

Analog dijital modülasyon tipi: AM, FM, PM, FSK; Dahili 4W güç çıkışı

Uzaktan kumanda için USB Aygıt arayüzü; EBTN ultra siyah LCD ekran

Kanal: 1

Bant genişliği: 2MHz

Örnekleme oranı: 125MS / sn

Dikey çözünürlük: 14 bit

Dalga Şekilleri: Sinüs, kare, darbe, rampa, gürültü, DC, keyfi (içeride 20 set)

Süpürme modları: Logaritmik, doğrusal

Frekans Karakteristikleri

Sinüs: 1μHz ~ 2MHz

Meydan: 1μHz ~ 2MHz

Rampa: 1μHz ~ 200kHz

Nabız: 1μHz ~ 2MHz

Keyfi: 1μHz ~ 1 MHz

Çözüm: 1μHz

Unit UTG9000C-II Serisi İşlev / Rasgele Dalga Biçimi Oluşturucu, doğru, kararlı, saf ve düşük distorsiyonlu dalga biçimi çıkışı oluşturabilen doğrudan dijital sentez teknolojisini kullanır ve çözünürlük 1μHz kadar düşüktür. Ekonomik, yüksek performanslı ve çok işlevli bir işlev / keyfi dalga biçimi üretecidir. Kullanışlı çalışma arayüzü, mükemmel teknik göstergeler ve net grafik ekran ile bu çok amaçlı ekipman, öğrenme ve test gereksinimlerinizi karşılayabilir ve iş verimliliğini artırabilir.

Uygulamalar

Hücresel ve kablosuz sistemlerdeki devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri gibi elektronik ve elektroakustik cihazların tasarımı, testi, sorun giderme ve onarımı; yarı iletken bileşen testi vb.

Ana Özellikler

İç direnç  50Ω / Yüksek Z

Genlik aralığı: 1mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z)

DC ofset aralığı: -5Vpp ~ 5Vpp (50Ω) (AC + DC); -10Vpp ~ 10Vpp (yüksek Z) (AC + DC)

Genlik çözünürlüğü: 1mV

Güç: 100 ~ 240VAC, 50Hz / 60Hz

Görüntüle: EBTN LCD

Ürün boyutu: 265 mm x 110 mm x 320 mm
