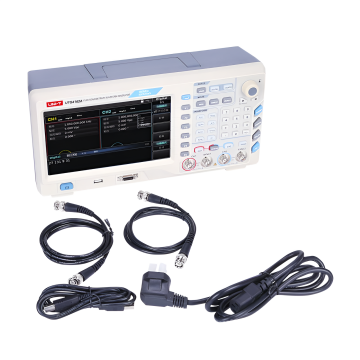

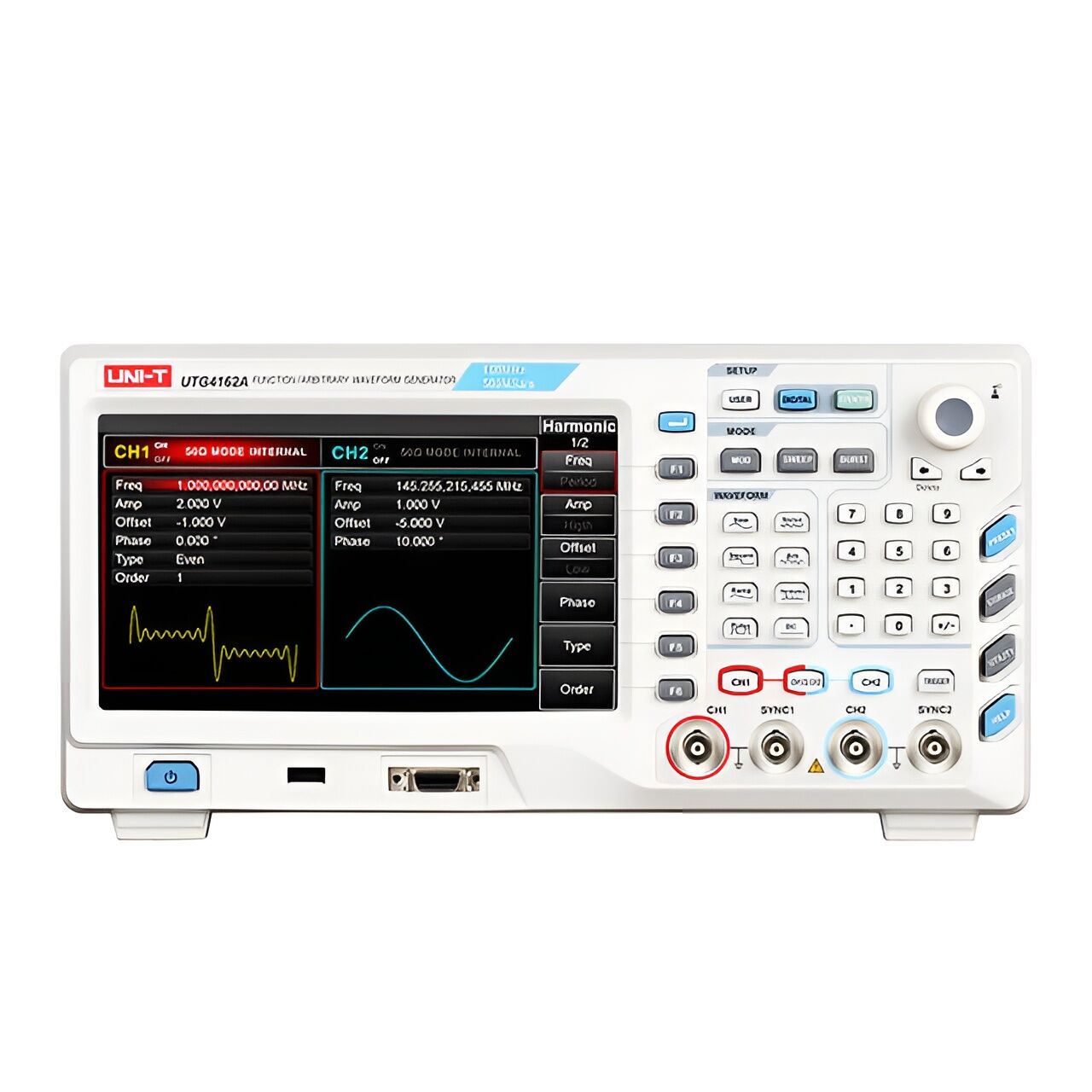

Unit Utg4162A Dijital Fonksiyonel Dalga Jeneratörü

Teknik Özellikler

Bant genişliği : 160 MHz

Kanallar : 2

Örnekleme oranı: 500 MS / sn

Dalga biçimleri: Sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı, keyfi

Çalışma modları: Çıktı açık / kapalı, sürekli, modülasyon, süpürme, patlama

Modülasyonlar : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Sinüs :  1μHz ~ 160MHz

Kare / Darbe : 1μHz ~ 50MHz

Eğim : 1μHz ~ 4MHz

Harmonik : 1μHz ~ 80MHz

Gürültü (-3dB) : 160MHz bant genişliği

Çözüm : 1μHz

Keyfi Dalga Formu

Frekans aralığı: 1μHz ~ 40MHz

Uzunluk: 8 ~ 32Mpts

Dikey çözünürlük : 16 bit

Min yükselme / düşme süresi (tipik: 1Vpp) : ＜ 5ns

UTG4000A serisi, işlev üreteci, rastgele dalga biçimi üreteci, darbe üreteci, harmonik üreteci, analog / dijital modülatör, frekans sayacı ve diğer işlevlerle birleşen çok işlevli bir sinyal üretecidir; Eşit performanslı çift kanallı tasarıma sahiptir, 500MS / s'ye kadar örnekleme hızı, 32Mpts'a kadar maksimum keyfi dalga uzunluğu. Kullanıcılara daha kişiselleştirilmiş bir deneyim sağlayan 7 GB kalıcı dalga biçimi depolama, yerel olarak ilk isteğe bağlı dijital sinyal üreteci çıkış modülü, 8 inç geniş ekran LCD ekranlar, insancıllaştırılmış arayüz tasarımı ve makul işlev klavye düzenine sahiptir.

Uygulamalar

Hücresel ve kablosuz sistemlerdeki devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri gibi elektronik ve elektroakustik cihazların tasarımı, testi, sorun giderme ve onarımı; yarı iletken bileşen testi vb.

Ana Özellikler

Güç : 100V ~ 240V ACrms, 50Hz / 60Hz

Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)

Ürün net ağırlığı : 3,5 kg

Ürün boyutu : 336 mm x 164 mm x 108 mm
