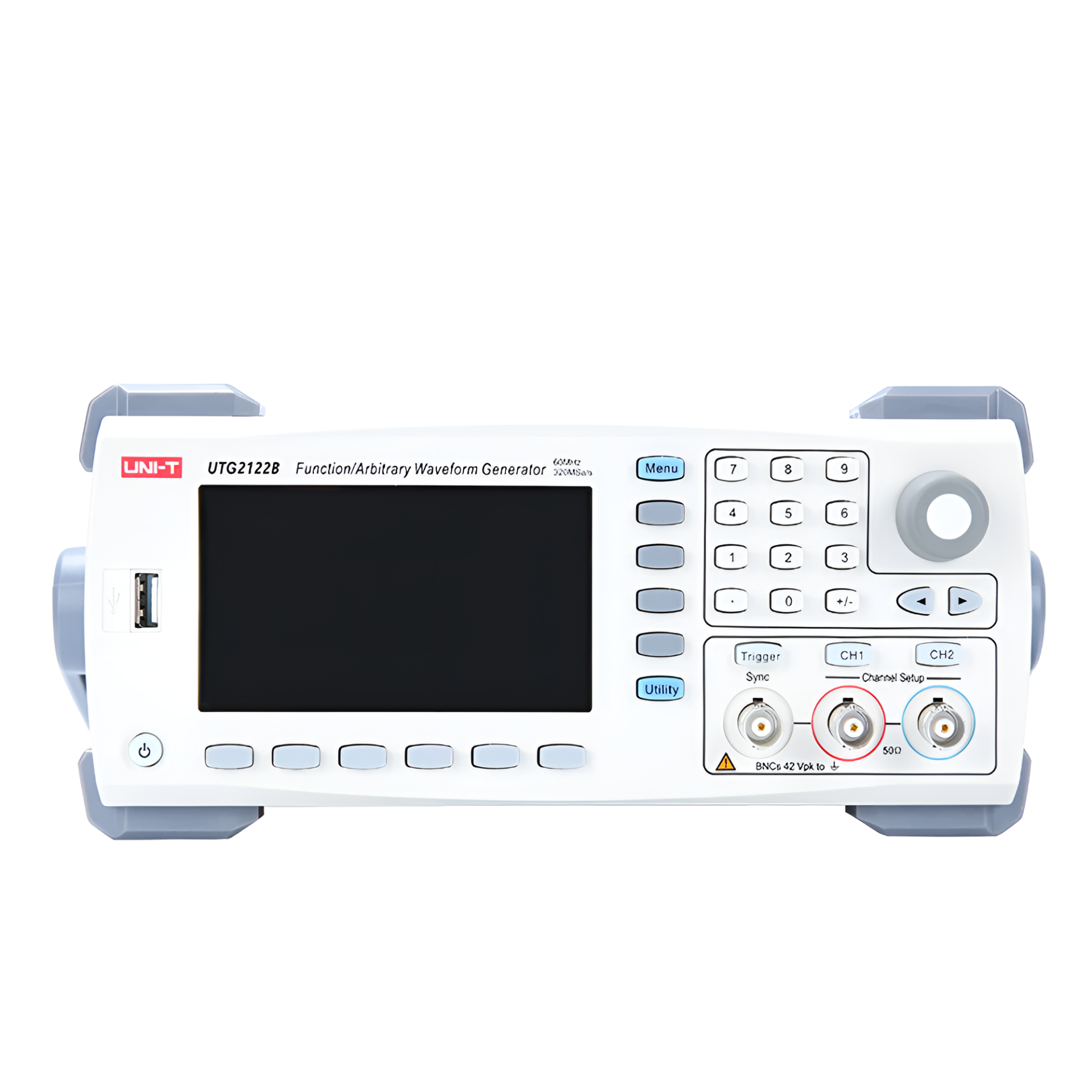

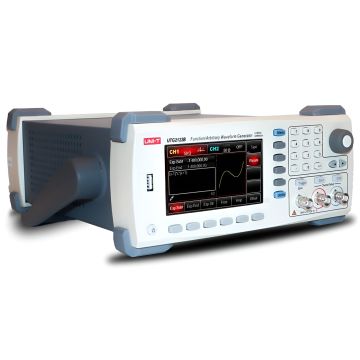

Unit Utg2122B İşlev ve Keyfi Dalga Biçimi Oluşturucu

Teknik Özellikler

Maksimum Frekans : 120MHz

Kanallar : 2

Örnekleme Oranı : 320MS/sn

Dalga Formları : Sinüs, kare, rampa, darbe, gürültü, DC, keyfi; Yalnızca UTG2000B: harmonik

Çalışma Modları : Çıkış açık/kapalı, sürekli, modülasyon, süpürme, patlama

Modülasyonlar : AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM

Keyfi Dalga Formu : Uzunluk:8pts~16Mpts, Dikey Çözünürlük:16 bit (sembol dahil)

Unit markasının üretmiş olduğu Utg2122B yüksek kaliteli dalga biçimi oluşturucu cihaz modelidir.Bu cihaz, yüksek hassasiyette düşük distorsiyonlu sinyaller üretebilmektedir. Ürettiği sinyaller saf ve karalı yapıdadır. Ayrıca hızlı düşme ve yükselme kenarları ile yüksek frekanslı olarak kare dalga üretmektedir.Kullanıcı dostu arayüzü, kolay çalıştırılabilir özelliktedir. Grafik ekranı insanlaştırılmış olup kullanımı rahattır. Kullanıcıya verimli ve yüksek performanslı çalışma imkanı sunar. Keyfi, kare, darbe, gürültü, sinüs ve rampa alga formlarına sahiptir. Modülasyonları içerisinde AM, ASK, BPSK, DSB-AM, FM, FSK, OSK, PM, PSK, PWM, SUM, QAM ve QPSK yer alır. Açık ve kapalı çıkış, süpürme, sürekli, modülasyon ve patlama gibi çalışma modlarına sahiptir. 1μHz olan tam bant çözünürlüğü ve darbe dalga biçimi 5MHz-30MHz’dir. Dalga biçimi oluşturucu iki adet eşdeğer performans kanalına sahiptir. Uçucu olmayan dalga formlarını depolayabilir. Kullanım alanları bakımından radyo ve televizyon sistemlerinde, yayın, kablosuz sistemler ve hücresel sistemlerde devre ve ekipman testleri için kullanımı tercih edilir. Ayrıca elektroakustik ve elektronik cihazların tasarlanması, test edilmesi ve olası arızanın tespit edilerek onarılmasında da dalga biçimi oluşturucu cihaz kullanılmaktadır.

Ana Özellikler

Güç: 100V~240V ACrms, 50Hz/60Hz

Görüntüle: 4,3 inç TFT LCD, WVGA (480 x 272)

Net Ağırlık: 3.2kg

Ebat: 265x110x320 mm
