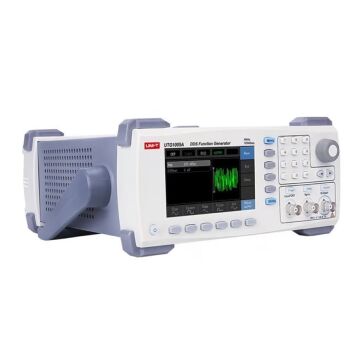

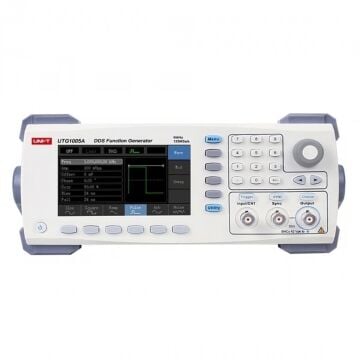

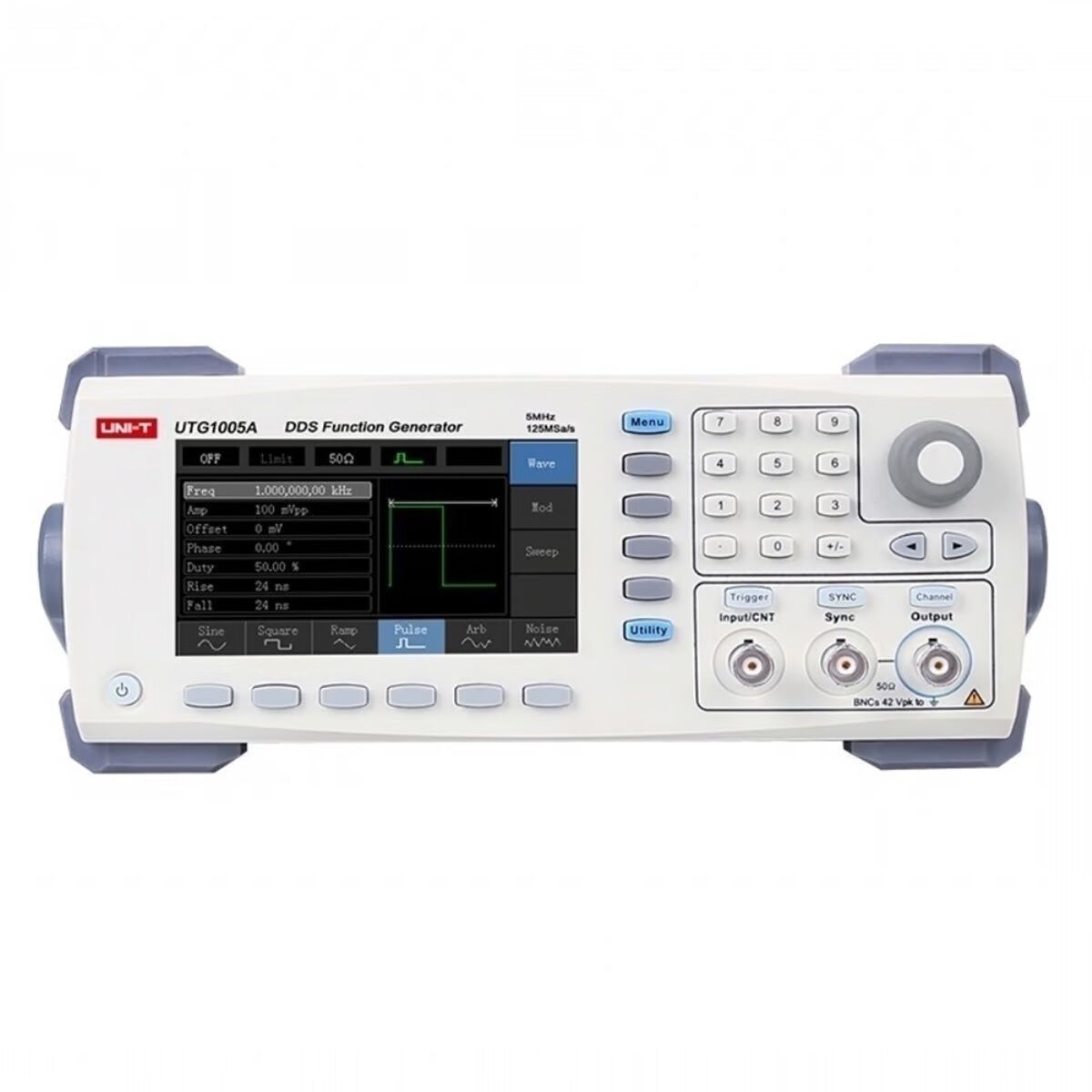

Unit Utg1005A Fonksiyon ve Keyfi Dalga Üreteci Sinyal Jenaratörü

Teknik Özellikler

Frekans Özellikleri

Sinüs 1μHz ~ 5MHz

Meydan 1μHz ~ 5MHz

Rampa 1μHz ~ 400kHz

Nabız 1μHz ~ 5MHz

Keyfi 1μHz ~ 1 MHz

Çözüm 1μHz

Doğruluk: 90 gün içinde ± 50ppm / 1 yıl içinde ± 100ppm

Keyfi Dalga Formu

Dikey çözünürlük : 14 bit

Maks. hafıza derinliği : 16 set keyfi dalga formu

Çıkış standart dalga formu : Sinüs, kare, rampa, üçgen, nabız, gürültü, DC, keyfi

Çıkış genlik aralığı : 1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (Yüksek Z)

Modülasyon türleri : AM, FM, PM, PWM, ASK, FSK, PSK

Arayüz USB aleti

Utg1005A fonksiyon / keyfi dalga formu jeneratörleri, 1Hz çözünürlükte doğru ve kararlı dalga formu çıkışı üretmek için doğrudan dijital sentez teknolojisini benimser. Dahili veya harici kaynaklı AM, PM, FM, ASK, FSK vb. Modülasyonlar, doğrusal ve logaritmik taramalar ve USB arabirimi mevcuttur. Panel kolay kullanım için ergonomik olarak tasarlanmıştır.

Uygulamalar

Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.

Ana Özellikler

Kanal: 1

Örnekleme oranı: 125MS / sn

Çıkış frekansı : 5MHz

Güç: 100 ~ 240V AC, 50Hz / 60Hz

Görüntüle: 4,3 inç TFT LCD, WVGA (480 x 272)

Ürünün net ağırlığı: 3.2kg

Ürün boyutu: 165 mm x 110 mm x 320 mm
