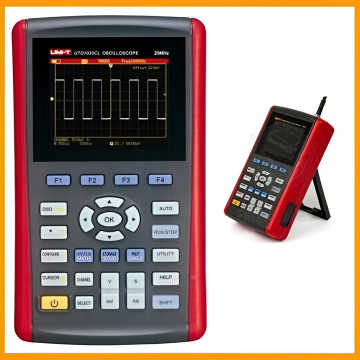

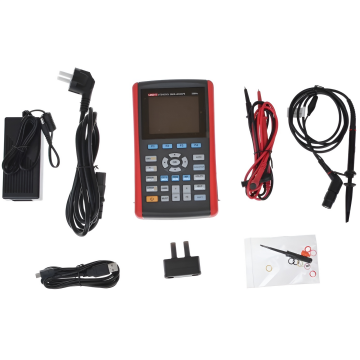

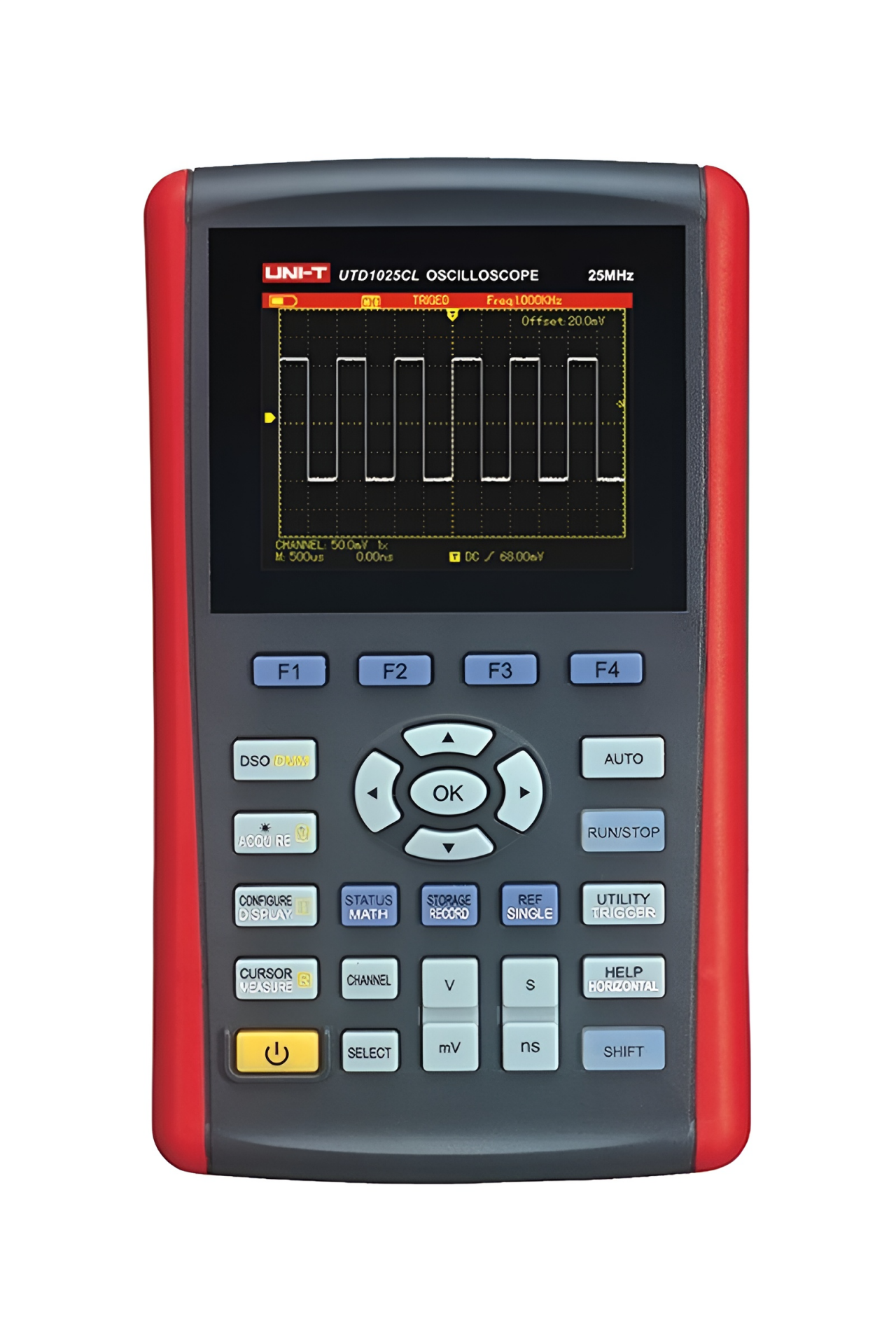

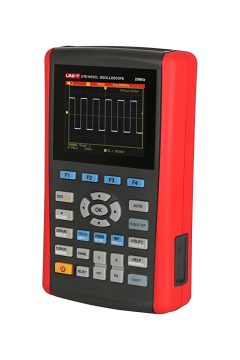

Unit Utd1025CL Elde Taşınabilir Dijital Hafızalı 25 Mhz Osiloskop
Teknik Özellikler
DC gerilimi sayar: 400mV / 4V / 40V / 400V ± (% 1 + 5)
AC gerilimi: 400mV / 4V / 40V / 400V ± (% 1,2 + 5)
DC akım:
400µA / 4000µA ± (% 1,2 + 5)
40mA / 4000mA ± (% 1 + 5)
10A ± (% 1,5 + 5)
AC akım:
400µA / 4000µA ± (% 2 + 5 )
40mA / 4000mA ± (% 1.5 + 5)
10A ± (% 5 + 5)
Direnç: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm ± (% 1.2 + 5)
40 MOhm ± (% 1.5 + 5)
Kanallar: 1
Bant genişliği: 25 MHz
Örnekleme hızı: 200 MS / s Gerçek Zamanlı
Yükselme zamanı: 14 ns
Bellek derinliği: 12 kpts
Dikey hassasiyet: 5 mV / div ~ 20 V / div
Yatay zaman temeli: 10 ns / div ~ 50 s / div
Depolama formu: Bitmap, kurulum , dalga biçimi
Tetikleme modu: Kenar, darbe, video, eğim
Arabirim: Mini USB
Ekran: 4000
Unit Utd1025CL, 25 MHz analog bant genişliğine ve 200 MS / s örnekleme hızına sahiptir.Bir mobil, batarya veya şebeke elektriği ile çalışan bir ölçüm cihazındaki dijital multimetre ile birleştirir.
Ana Özellikler
25 MHz analog bant genişliğine sahip 1 kanal DSO, örnekleme hızı 200 MS / s (gerçek zamanlı)
Otomatik kurulum ve otomatik ölçeklendirme ile son derece kolay devreye alma
Yüksek çözünürlüklü 8,89 cm / 3,5 "renkli LCD ekran, 320 x 240 piksel, s / b ekrana geçirilebilir
20 V / Div'e kadar yüksek ölçüm çözünürlüğü
Ekran görüntüsü için depolama seçeneği (ayrıca multimetre)
Sinyal değerlendirme için kapsamlı ekran ve analiz fonksiyonları (FFT)
Oynatma fonksiyonlu sinyal özellikleri için dahili kayıt cihazı
İmleç kontrolü ve değerlendirme fonksiyonları
19 sinyal parametresinin otomatik kaydı, yapılandırılabilir
Kapsamlı tetikleme seçenekleri: Kenar, darbe genişliği, video, eğim
AC / otomatik için otomatik aralıklı dijital multimetre (3.75 basamak) 400 V AC / DC akım ölçümüne kadar DC gerilim ölçümü
10 A'ya kadar, 40 MOhm'a kadar direnç ölçümü, 100 FF'ye kadar kapasite, süreklilik testi, diyot testi, tutma fonksiyonu, bağıl değer ölçümü
Dahili Ekran - Hilfesystem
İzole USB portu
Şebeke ve pille çalışma (8 saate kadar çalışma süresi için entegre, değiştirilebilir Li-ion pil)
Güç kaynağı: 100-240 V 50/60 Hz, tümleşik pil takımı
LCD ekran: 3,5 inç renkli ekran (320x240 piksel)
