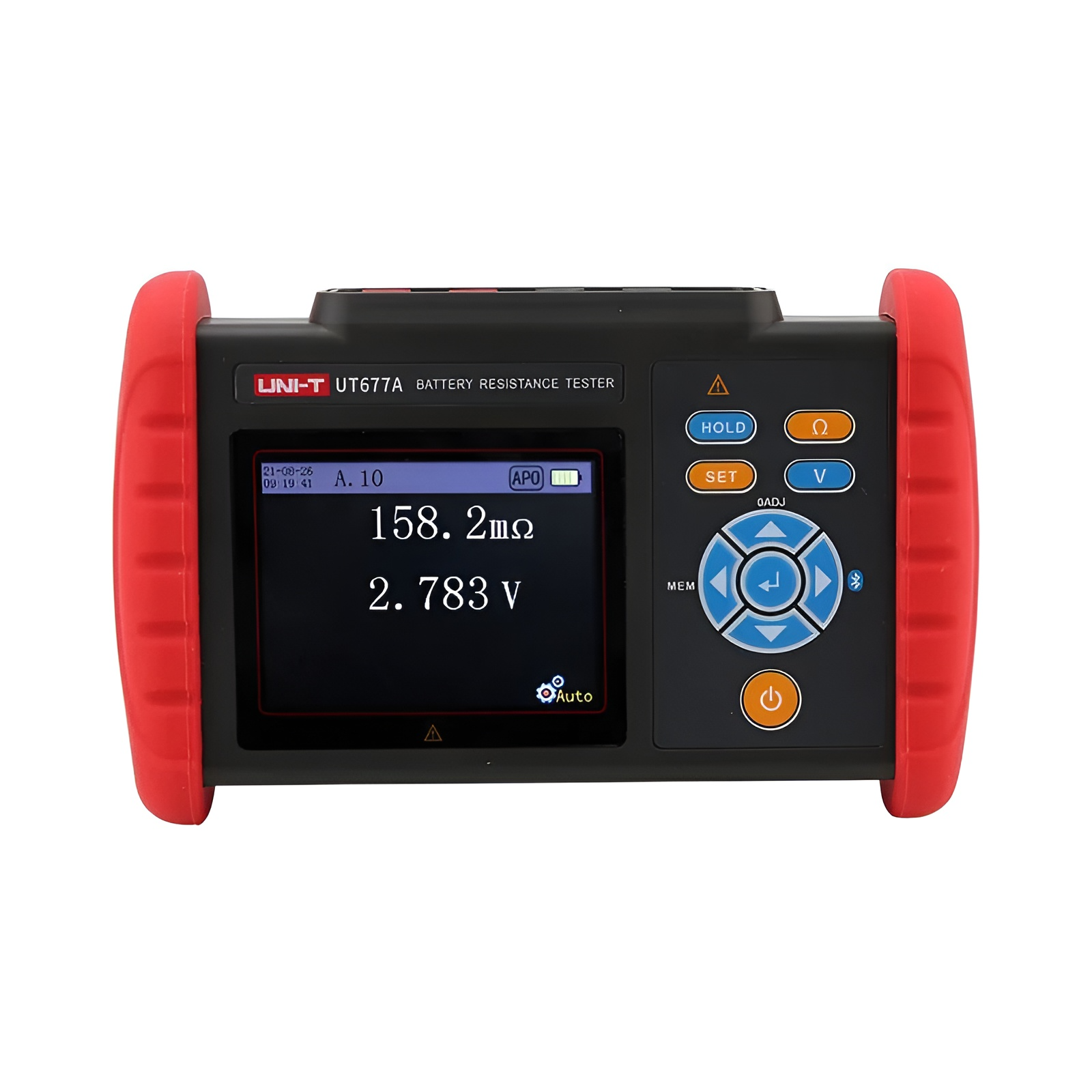

Unit Ut677A Pil Dahili Direnç Test Cihazı
Teknik Özellikler
Voltaj testi: 0.000V~±71.00V
Sıcaklık testi: -10.0℃~60.0℃
Hızlı yanıt: ≤200ms
Ölçüm sonucu değerlendirme işlevi
5000 adet veri depolama ve şarj edilebilir lityum pil
PC yazılımı desteklenir
UT677A USB arabirimi
Bluetooth APP (Android) desteklenir
Batarya Dahili direnç aralığı:
0,000mΩ~3mΩ / ±1%fs. ±20dgt 1uΩ
3.000mΩ~30mΩ / ±0.5%fs. ±15dgt. 10uΩ
3.000mΩ~300mΩ / ±0.5%fs. ±15dgt. 100uΩ
300mΩ~3Ω /±%0,5 fs. ±15dgt. 100mΩ
Akü Voltaj aralığı:
0,000V~±7 V/±0,2%fs. ±10dgt. 1mV
7 V~±71,00V/±%0,2 fs. ±10dgt.
Sıcaklık aralığı: -10.0°C~60.0°C (tek aralık)/ ±1.0℃ 0.1 ℃
Doğruluk Garantili Sıcaklık Nem: 23°C±5°C, <%75 bağıl nem

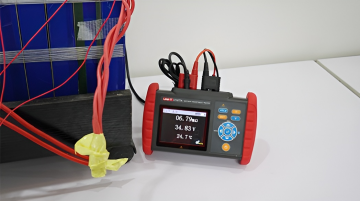

Pil iç direnci test cihazı, pilin sağlık durumunu değerlendirmek için kurşun-asit piller ve lityum piller gibi şarj edilebilir pillerin iç direncini, voltajını ve sıcaklığını ölçmek için kullanılan bir ölçüm cihazıdır.

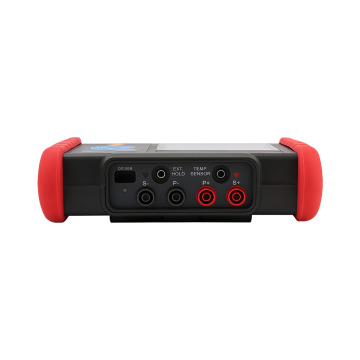

Elektrolitik kapasitörlerin ESR parametrelerini ölçmek için bir araç olarak da kullanılabilir. UT677A, test ucu, terminal ve pil elektrodu arasındaki temas direncinden etkilenmeden doğru ölçüm değerini ölçebilen pilin iç direncini ölçmek için AC 4-terminal test yöntemini kullanır.
Tüm makine, geniş bir yelpaze, yüksek çözünürlük, rahat kullanım, rahat taşıma, doğru, güvenilir, istikrarlı performans ve güçlü anti-parazit yeteneği ile yüksek kaliteli ve güzeldir. Batarya üretimi, batarya kurulumu, ekipman üretimi, ekipman bakımı ve diğer senaryolar için vazgeçilmez bir araçtır.
Ölçüm Yöntemi
1. Dahili direnç ölçümü: 1KHz AC 4 terminal test yöntemi, açık devre terminal gerilimi 3V maks
2. Ölçüm akımı: 2.0mA~200mA (farklı aralıklarda farklı ölçüm akımları)
3. Sıcaklık ölçümü: NTC sıcaklık sensörü (26'da 10KΩ) °C)
4. A/D dönüştürme yöntemi: ardışık yaklaşım tipi
5. Ekran güncelleme frekansı: 5 kez/saniye
Ana Özellikler
Dahili direnç testi: 0,000mΩ~3,100 Ω
Voltaj testi: 0.000V~±71.00V
Sıcaklık testi: -10.0℃~60.0℃
Hızlı yanıt: ≤200ms
Ölçüm sonucu değerlendirme işlevi
5000 adet veri depolama ve şarj edilebilir lityum pil
PC yazılımı desteklenir
UT677A USB arabirimi
Bluetooth APP (Android) desteklenir
Ekran: 3,5 inç (320*240, 16 bit gerçek renkli ekran)
Tepki Süresi: 200ms
Zamanı ölçmek yaklaşık 2 saniye
USB arabirimi Gerçek zamanlı ölçüm değerlerini okuyun, geçmiş ölçüm kayıtlarını okuyun
Bluetooth uygulaması
Veri tutma ve depolama:
1. Manuel tutma ve depolama, otomatik tutma ve depolama
2. 5000 sete kadar ölçüm verisi depolama
Ölçüm yargı fonksiyonu GEÇTİ, UYARI, BAŞARISIZ değerlendirme eşikleri önceden ayarlanabilir
Güç:
1. DC 3.7V lityum pil
2. 5 çubuklu güç göstergesi, zamanında şarj etmeyi hatırlatır
Güç tüketimi: 300mA MİN/500mA MAKS
Otomatik kapanma yaklaşık 15 dakika
Ağırlık: 480g (pil dahil)
