Teknik Özellikler
Test frekansı: 100Hz, 120Hz, 1kHz, 10kHz
Test sinyali seviyesi: 0.1Vrms, 0.3Vrms, 1Vrms
Çıkış empedansı: 100Ω
Ölçüm parametreleri;
Birincil: L / C / R / Z
İkincil: D / Q / θ / ESR
Otomatik LCR
Test terminalleri: Üç terminalli test jakları, beş terminalli test soketleri
Test oranı: Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn)
Değişen mod: Otomatik / beklet
Tolerans aralığı: % 1 ~% 20
Devre modunun test edilmesi: Seri / paralel mod
Düzeltmeyi temizleme: Açık / kısa devre
Test bağlantı noktalarının sigortası: 0.1A / 250V
İletişim arayüzü: Mini USB
Tolerans için LED alarmı (geçiş: yeşil; başarısız: kırmızı)
Ekran aralığı
Maksimum okuma: 99999
Minimum çözünürlük: 0.0001
Maksimum doğruluk: % 0.1
L0.00μH ~ 99.999H
C0.00pF ~ 99.999mF
Z / R0.0000Ω ~ 9.9999MΩ
ESR0.0000Ω ~ 999.99Ω
D0.0000 ~ 9.9999
Q0.0000 ~ 99999
θ-179.9 ° ~ 179.9 °
Sıcaklık katsayısı: 0.1 × (belirtilen doğruluk) / ° C (0 ° C ~ 18 ° C veya 28 ° C ~ 40 ° C)

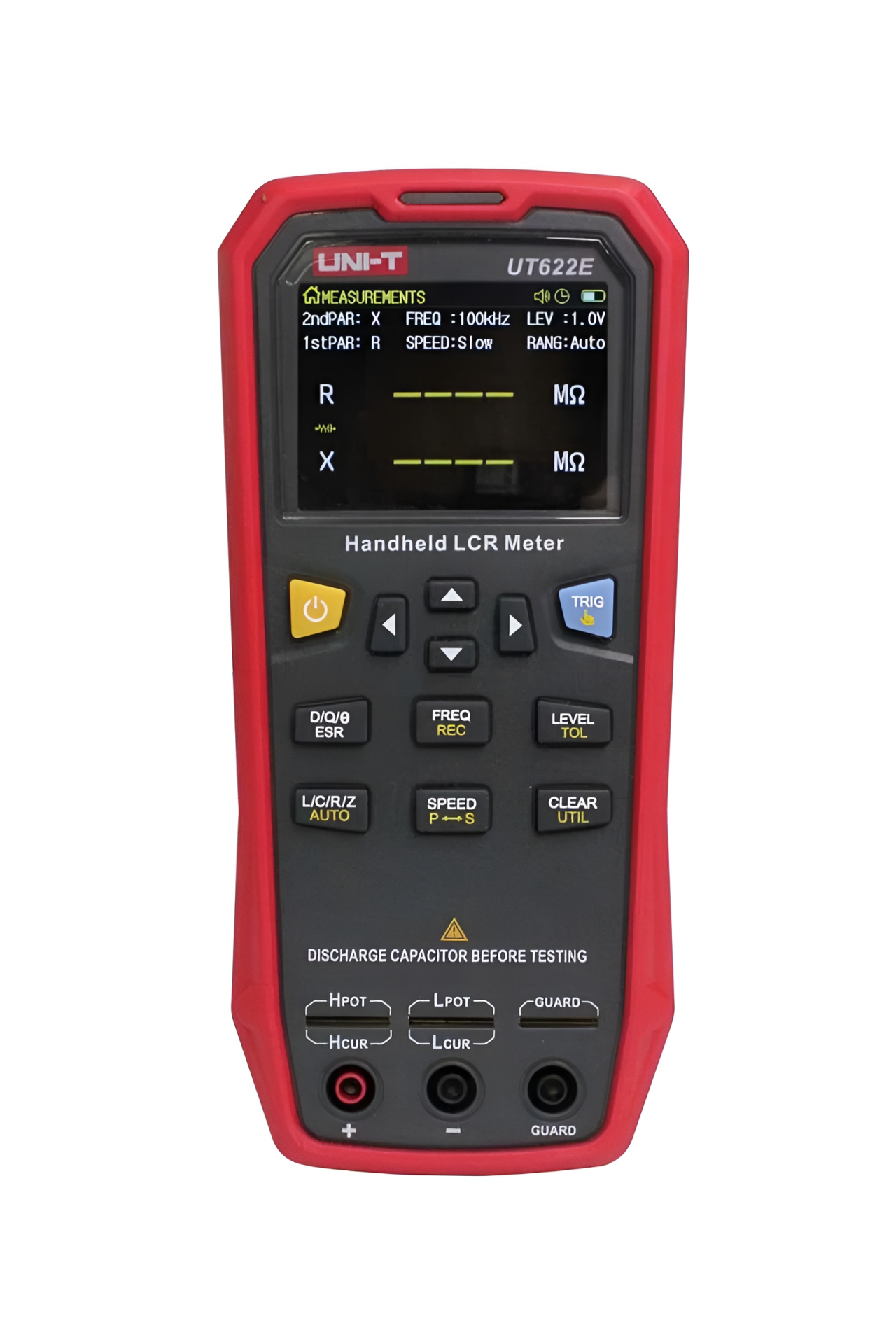

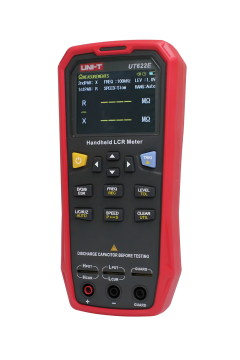

UT622 Serisi El Tipi LCR ölçüm cihazları güçlü işlevler, yüksek doğruluk, yüksek hız ve uzun bekleme süresine sahiptir. Net ve sezgisel 2,8 inç TFT LCD ekran, yüksek kapasiteli şarj edilebilir pil ve 100 kHz'e kadar test frekansı ile ölçüm cihazları her durumda uzun süreli doğru ve rahat ölçüm için kullanılabilir. Laboratuarlarda, üretim hatlarında, bakım noktalarında vb. Endüktans, kapasitans ve direncin ölçülmesi ve taranması için uygundurlar.
Uygulamalar
Kondansatörlerin, indüktörlerin, manyetik çekirdeklerin, dirençlerin, piezoelektrik cihazların, transformatörlerin, çip bileşenlerinin ve ağ bileşenlerinin, devre kartlarının, rölelerin, anahtarların, kabloların, pillerin vb. Direnç parametrelerinin değerlendirilmesi
Ana Özellikler
10 kHz'e kadar test frekansı
% 0,1'e kadar ölçüm hassasiyeti
Yüksek parlaklıkta beyaz arka ışık
Birincil parametrelerin maksimum okunması: 99999 sayım; D / Q çözünürlüğü: 0.0001
Ultra düşük güç tüketimi ve uzun pil ömrü (8 saat)
Sabit 100Ω çıkış empedansı
Tolerans aralığı:% 1 ~% 20
Açık / kısa devre temizleme işlevi
Veri tutma ve kayıt modu
Standart Mini-USB arayüzü, SCPI komut seti
Batarya: 3.7V 1800mAh lityum polimer pil
Pil ömrü: 8 saat
AC güç adaptörü;
Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5)
Mini-USB çıkışı: 5V, 1A
LCD ekran: 2,8 inç TFT LCD 320X240
Ürün boyutu (G × Y × D): 90 mm × 190 mm × 44 mm
Ağırlık: 305 g
