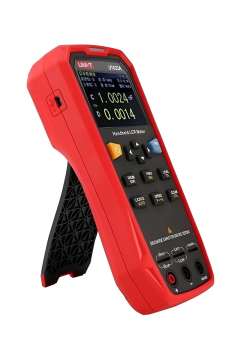

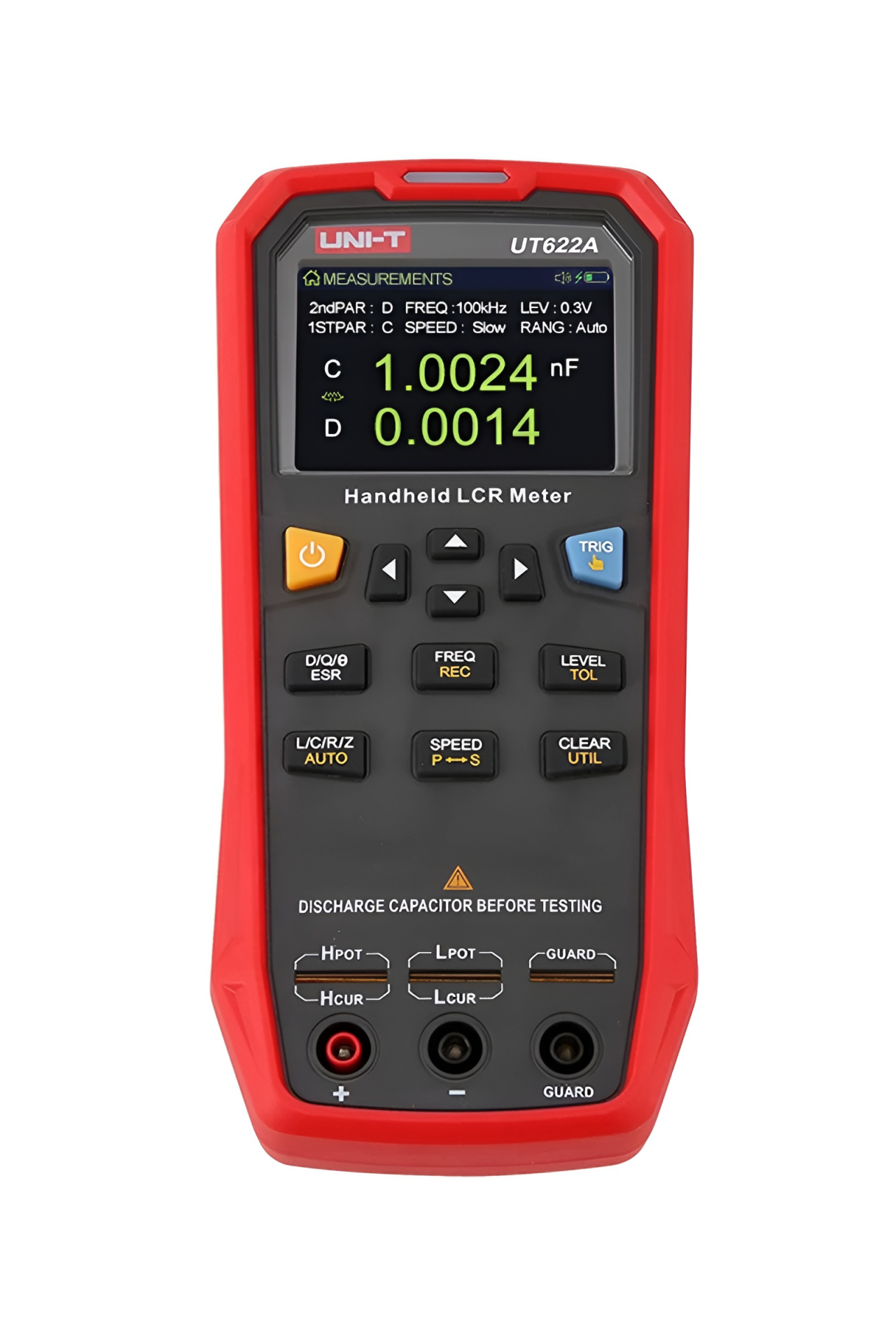

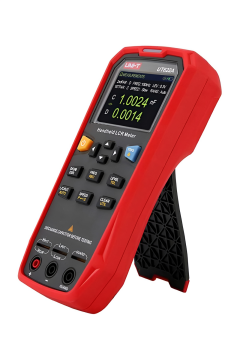

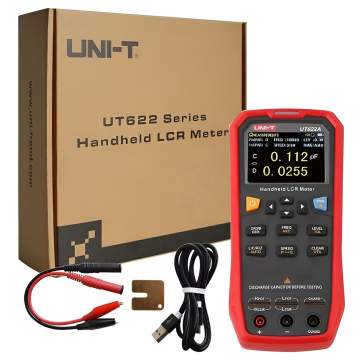

Unit Ut622A El Tipi Lcr Metre

Teknik Özellikler

Test frekansı: 100Hz, 120Hz, 1kHz, 10kHz

Test sinyali seviyesi: 0.1Vrms

Çıkış empedansı: 100Ω

Ölçüm parametreleri;

Birincil: L / C / R / Z İkincil: D / Q / θ / ESR

Otomatik LCR

Test terminalleri: Üç terminalli test jakları, beş terminalli test soketleri

Test oranı: Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn)

Değişen mod: Otomatik / beklet

Tolerans aralığı: % 1 ~% 20

Devre modunun test edilmesi: Seri / paralel mod

Düzeltmeyi temizleme: Açık / kısa devre

Test bağlantı noktalarının sigortası: 0.1A / 250V

İletişim arayüzü: Mini USB

Tolerans için LED alarmı (geçiş: yeşil; başarısız: kırmızı)

Maksimum okuma: 99999

Minimum çözünürlük: 0.0001

Maksimum doğruluk: % 0.1

L: 0.00μH ~ 99.999H

C: 0.00pF ~ 99.999mF

Z / R:  0.0000Ω ~ 9.9999MΩ

ESR: 0.0000Ω ~ 999.99Ω

D: 0.0000 ~ 9.9999

Q: 0.0000 ~ 99999

θ: -179.9 ° ~ 179.9 °

DCR----0.01mΩ - 20.000MΩ

Sıcaklık katsayısı: 0.1 × (belirtilen doğruluk) / ° C (0 ° C ~ 18 ° C veya 28 ° C ~ 40 ° C)

UT622 Serisi El Tipi LCR ölçüm cihazları güçlü işlevler, yüksek doğruluk, yüksek hız ve uzun bekleme süresine sahiptir. Net ve sezgisel 2,8 inç TFT LCD ekran, yüksek kapasiteli şarj edilebilir pil ve 100 kHz'e kadar test frekansı ile ölçüm cihazları her durumda uzun süreli doğru ve rahat ölçüm için kullanılabilir. Laboratuarlarda, üretim hatlarında, bakım noktalarında vb. Endüktans, kapasitans ve direncin ölçülmesi ve taranması için uygundurlar.

Uygulamalar

Kondansatörlerin, indüktörlerin, manyetik çekirdeklerin, dirençlerin, piezoelektrik cihazların, transformatörlerin, çip bileşenlerinin ve ağ bileşenlerinin, devre kartlarının, rölelerin, anahtarların, kabloların, pillerin vb. Direnç parametrelerinin değerlendirilmesi

Ana Özellikler

Batarya: 3.7V 1800mAh lityum polimer pil

Pil ömrü: 8 saat

AC güç adaptörü;

Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5)

Mini-USB çıkışı: 5V, 1A

LCD ekran: 2,8 inç TFT LCD 320X240

Ürün boyutu (G × Y × D): 90 mm × 190 mm × 44 mm

Ağırlık: 305 g
