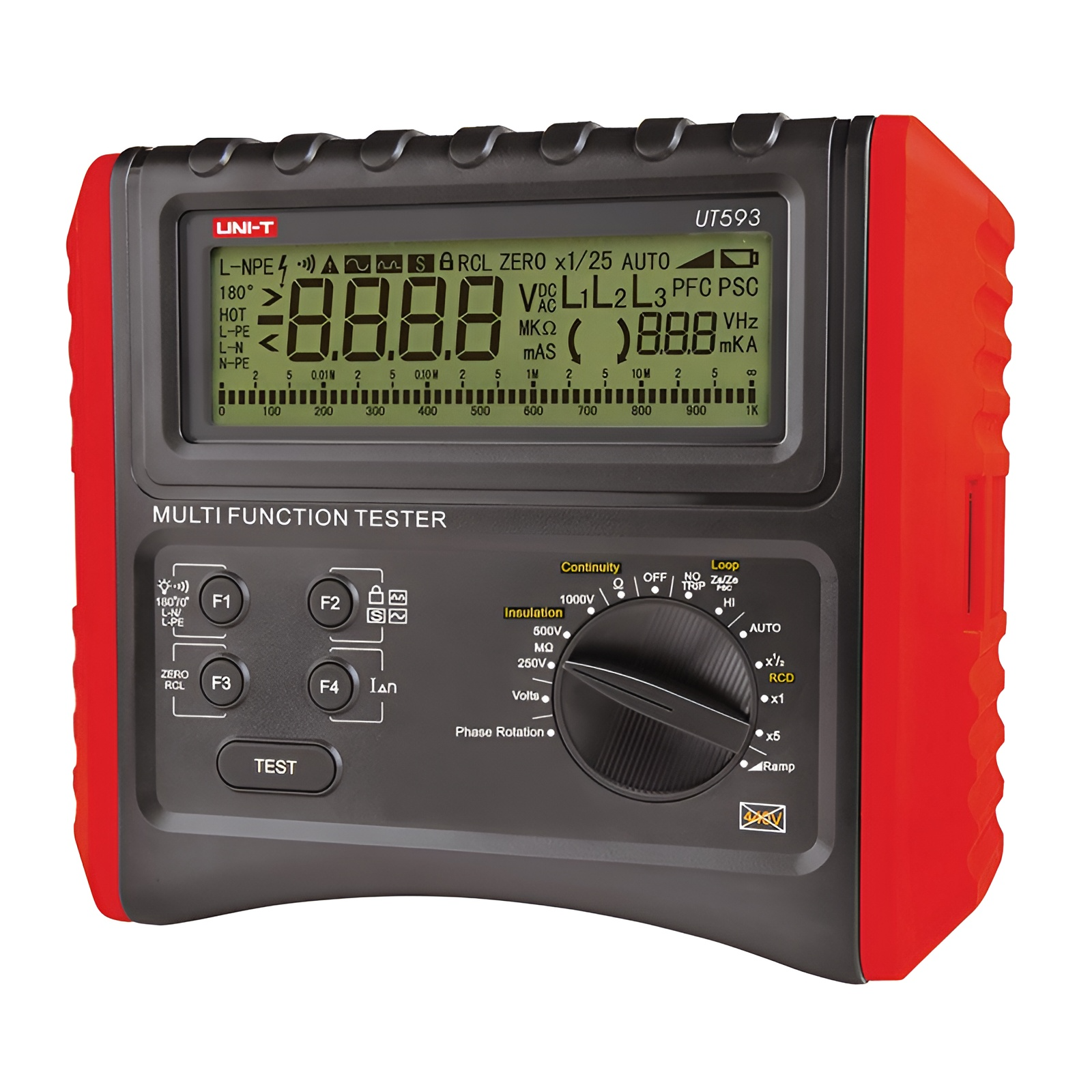

Unit Ut593 Çok Fonksiyonlu Elektrik Tesisat Test Cihazı

Teknik Özellikler

Yalıtım direnci (Ω)

Çıkış voltajı : 250V/500V/1000V ±%10

250V : 0.05MΩ~250MΩ ±(%5+5)

500V : 0.05MΩ~500MΩ

1000V : 0.05MΩ~1000MΩ

Kısa devre akımı: <2mA

Düşük dirençli süreklilik testi

0.00Ω~199Ω ±(%2+5)

Test akımı : 0,00~2Ω: >200mA

Hat empedansı (Ω)

Menzil: 0.01Ω~2000Ω ±(%5+5)

Çalışma gerilimi (Frekans) 230V (45Hz~65Hz)

Test akımı: 20A

PFC testi 0kA~26kA

Döngü empedansı (Ω)

Çalışma gerilimi (Frekans): 195V~253V (45Hz~65Hz)

PFC testi: 0kA~26kA

RCD testi Çalışma gerilimi (Frekans): 195V~253V (45Hz~65Hz)

Test akımı: 10mA/30mA/100mA/300mA/500mA ±%10

Gezi zamanı:

×1/2 *I△n Aralık: 0ms~2000ms ±(%5+5)

×1 *I△n Aralığı: 0ms~300ms

×1 *I△n Aralığı: 0ms~500ms (Geri sayımı seçin)

×2 *I△n Aralığı: 0ms~150ms ±(%5+5)

×2 *I△n Aralığı: 0ms~200ms (Geri sayımı seçin) ±(%5+5)

×5 *I△n Aralığı: 0ms~40ms ±(%5+5)

UNİT UT593 çok işlevli tesisat test cihazı esas olarak RCD'yi, döngü/hat empedansını, toprak direnci sürekliliğini, yalıtım direncini ve AC/DC voltajını test eder.

Yapıları bakımından kurulum test cihazı modelleri çeşitli ekipmanlar ile beraber kullanılabilmektedir.

RCD, toprak bağlantıları, yalıtım işlemleri çin ölçüm imkanı sunar.

Elektrikli cihazlar üzerinde test, inceleme ve bakım işlemleri için kullanılırlar.

Özellikleri bakımından analog çubuklu tasarımı 9999 sayımlı LCD ekranı bulunur.

250V~1000V DC yalıtım direnci testinden kullanımları sağlanabilmektedir.

200mA toprak direnci ölçümünde süreklilik testi de yapabilmektedir.

Ölçümleri arasında döngü empedansı, muhtemel hata akımı ve muhtemelen kısa akım testi yer almaktadır.

Kilit testi, RCD açma süresi testi ve tek tuşka veri toplama işlemleri için kullanımları sağlanabilmektedir.

Tam ve yarım dalga ve geri sayım (30s) test modu seçilebilmektedir.

En hızlı şekilde tetikleme süresini algılamak için de 0°/180° faz açısı seçeneğine sahiptirler.

RCD açma süresi ise X2'nin açma akımı testi ve tetikleme akımı testi bulunur.

Faz sırası ve eksik test kontrolü yapılabilmektedir.

Aynı zamanda AC/DC voltaj otomatik kontrolü ve testi de yapılabilir.

Durum gerçek zamanlı gösterimi ile de bağlantı kontrolü kolaydır.

Beyaz arka ışığı ve otomatik kapanma özellikleri ile kullanıcıya rahatlık sunarlar.

Ana Özellikler

Çözünürlük: 1V

Ekran sayısı: 9999

Otomatik kapanma

Düşük pil göstergesi

Veri depolama

LCD arka ışık

Otomatik yarım dalga testi

RCD geri sayım testi 30'lar

RCD yarım dalga testi

Faz dönüşümü (RCD) 0° ve 180°

Güç: 1,5V pil (5#) × 6

LCD boyutu: 125mm × 37mm

Ürün net ağırlığı: 1000g

Ürün boyutu: 210 mm × 175 mm × 90 mm
