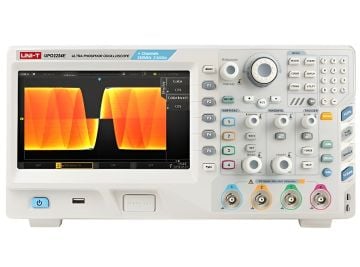

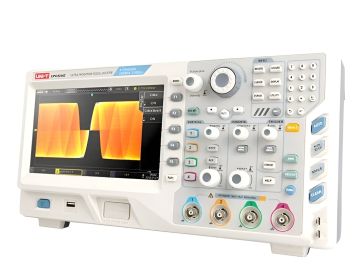

Unit Upo3254E 4 Kanallı Dijital Ultra Fosforlu Osiloskop
Teknik Özellikler
Analog bant genişliği: 250 MHz
Kanallar: 2
Örnekleme oranı: 2.5GS / s (Tek kanal), 1.25GS / s (Çift kanal / Dört kanal)
Bellek derinliği: Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir
(4 kanalı aynı anda açın)
Dalga formu yakalama oranı: 200.000 wfms / sn
Zaman tabanı ölçeği (s / böl): 2ns / div ~ 40s / div (Gerçek zamanlı örnekleme hızı, bellek derinliği göstergesi) ?Adım 1-2-4 durak?
Giriş empedansı: (1M? ±% 1) II (18pF ± 3pF)
Dikey ölçek (V / böl): 1mV / böl ~ 20V / böl (1M?)
DC kazanç doğruluğu: <5mV: ±% 3, ?5mV: ±% 2
Dalga formu kaydı
Tek kanal: 100.000 kare;
Ayarlanabilir aralık: 1.00ms ~ 1000s
Tetik türleri: Kenar, Runt, Pencere, Nth Edge, Gecikme, Fazla Mesai, Süre, Kurulum / Bekletme, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
Bus kod çözme: RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
UPO3000E serisi ultra fosfor osiloskopları, UNI-T özel 3D teknolojisi ile derin depolama, yüksek dalga formu yakalama hızı, gerçek zamanlı dalga formu kaydı ve oynatma, çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilir. Bazı rakip özellikler 250MHz / 150MHz bant genişliği, 2.5GS / s'ye kadar gerçek zamanlı örnekleme hızı, 2/4 kanal, 70Mpts standart bellek derinliği, 200.000wfms / s'den yüksek dalga formu yakalama hızı, 100.000'den fazla dalga formu sürekli kayıt ve analizdir. 256 seviyeye kadar yoğunluk derecelendirme ekranı. Standart bir 25MHz çift kanallı fonksiyon / rastgele dalga formu üreteci veya isteğe bağlı bir dijital multimetre modülü (UT-M12) ile çalıştırılabilirler.
Osiloskoplar, kenar, darbe genişliği, eğim, video, runt, pencereler, Nth kenar, gecikme, fazla mesai, kod, USB, RS232 / UART, I2C, SPI, CAN, LIN ve FlexRay tetikleyicileri dahil olmak üzere çoklu tetikleme ve Veri yolu kod çözme işlevlerine sahiptir. , süre, kurulum / bekletme ve daha fazlası. Düşük gürültü ve 1mV / div Min dikey durma özelliğine sahiptirler.
Uygulamalar
Seri veri analizi, titreme analizi, veri depolama cihazı testi, elektrikli araç ve elektronik cihaz tasarımı, ses donanımının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni tamir ve bakım hizmetleri.
Ana Özellikler
Kanallar: 2/4; Bant genişliği: 150M / 250MHz
Örnekleme oranı: 2.5GS / s; Bellek derinliği: 70Mpts
Dalga formu yakalama hızı: 200.000wfms / s
Bağımsız tetikleme
256 seviyeli yoğunluk derecelendirme ekranı
Çoklu tetikleme ve kod çözme mevcuttur
8 inç TFT LCD, WVGA (800 × 480)
100.000 kareye kadar dalga formu kaydı
Arayüzler: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass / Fail), VGA
