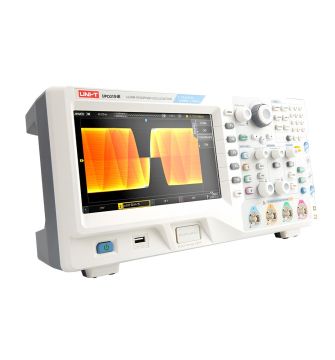

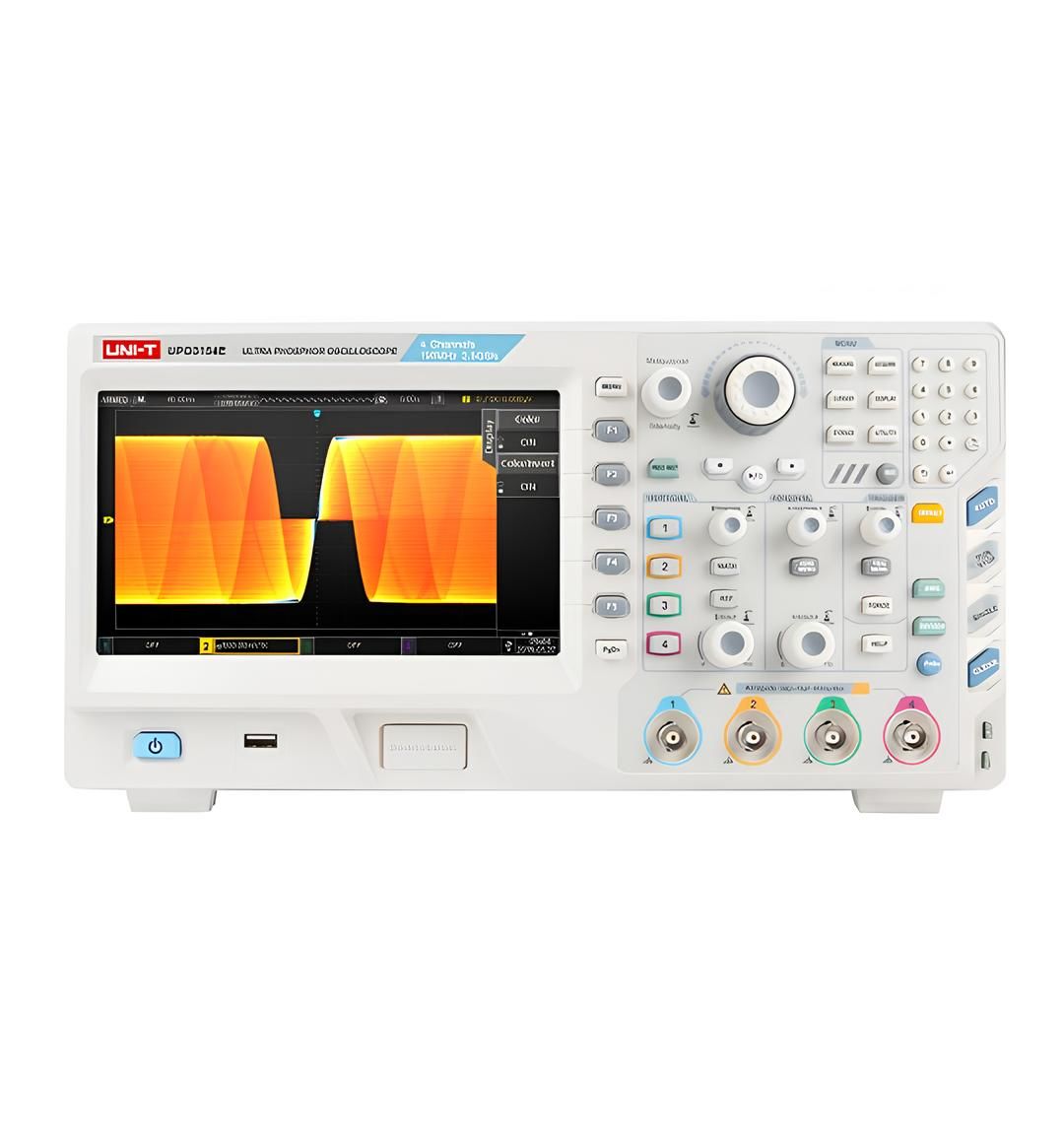

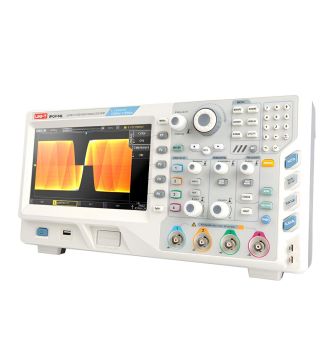

Unit Upo3154E 150Mhz Dört Kanallı Dijital Hafızalı Ultra Fosforlu Osiloskop

Teknik Özellikler

Güç: 100V ~ 240V ACrms, 50Hz / 60Hz

Görüntüle: 8 inç TFT LCD, WVGA (800 x 480)

Ürün net ağırlığı: 4.2kg

Ürün boyutu : 370mm x 195mm x 125mm

Kanallar: 4

Bant Genişliği: 150MHz

Örnekleme hızı: 2.5GS / s

Bellek derinliği: 70Mpts

Dalga biçimi yakalama hızı: 200.000wfms / s

Bağımsız tetikleme

256 seviye yoğunluklu sınıflandırma ekranı

Çoklu tetikleme ve kod çözme kullanılabilir

8 inç TFT LCD, WVGA (800 × 480)

100.000 kareye kadar dalga formu kaydı

Arayüzler: USB Host, USB Aygıt, LAN, EXT Trig, AUX Çıkışı (Trig Out, Geçti / Başarısız), VGA

Unit Upo3154E özel 3D teknolojisi ile derin depolama, yüksek dalga biçimi yakalama hızı, gerçek zamanlı dalga biçimi kaydetme ve oynatma, çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilir.

Bazı rekabetçi özellikler, 150MHz bant genişliği, 2.5GS / s'e kadar gerçek zamanlı örnekleme hızı, 2/4 kanal, 70Mpts standart bellek derinliği, 200.000wfms / s dalga formu yakalama oranı, 100.000'den fazla dalga formu sürekli kayıt ve analizdir.

256 seviyeye kadar yoğunluk dereceli ekran. Standart 25MHz çift kanal işlev / isteğe bağlı dalga biçimi üreteci veya isteğe bağlı dijital multimetre modülü (UT-M12) ile çalıştırılabilirler.

Kenar, darbe genişliği, eğim, video, kanal, pencereler, Nihai kenar, gecikme, fazla mesai, kod, USB, RS232 / UART, I2C, SPI, CAN, LIN, ve FlexRay tetikleyicileri dahil olmak üzere çoklu tetikleyici ve Veriyolu kod çözme işlevlerine sahiptir, süre, kurulum / bekletme ve daha fazlası.

Düşük gürültü ve 1mV / div Min dikey durma özelliğine sahiptir.

Uygulamalar

Seri veri analizi, titreme analizi, veri depolama cihazı testi, elektrikli araç ve elektronik cihaz tasarımı, ses donanımının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni tamir ve bakım hizmetleri.

Ana Özellikler

Örnekleme oranı: 2.5GS / s (Tek kanallı), 1.25GS / s (İkili kanallar / Dört kanallı)

Bellek derinliği Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir

(aynı anda 4 kanalı aç)

Dalga formu yakalama hızı: 200,000wfms / sn

Zaman taban ölçeği (s / div) : 2ns / div ~ 40s / div (Gerçek zamanlı örnekleme oranı, hafıza derinliği göstergesi) 1-2 1-2-4 durak adım】

Giriş empedansı: (1MΩ ±% 1) II (18pF ± 3pF)

Dikey ölçek (V / div): 1mV / div ~ 20V / div (1MΩ)

DC kazanç doğruluğu: <5mV: ±% 3, ≥5mV: ±% 2

Dalga formu kaydı: Tek kanal: 100.000 kare; Ayarlanabilir aralık: 1.00ms ~ 1000s

Tetik türleri: Kenar, Çentik, Pencere, Ninci Kenar, Gecikme, Fazla Mesai, Süre, Ayarla / Beklet, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Otobüs kod çözme: RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Dalga şekli işlemleri: A + B, AB, AxB, A / B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler

Otomatik ölçümler: Max, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, CycRMS, Periyot, Frekans, Yükselme, Düşme, Yükseliş Gecikmesi, Düşme Gecikmesi, + Genişlik, Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev,-Görev, Alan, CycArea, OverSht, PreSht, Faz, toplam 34 parametre

Ölçüm ekranı: 5 tür

Ölçüm istatistikleri: Ortalama, Maksimum, Min, standart sapma ve ölçüm sayısı

Frekans sayacı: 6 bit

Arayüzler Standart: USB Host, USB Aygıtı, LAN, EXT Trig, AUX Çıkışı (Trig Out, Geçiş / Başarısız), VGA

İsteğe bağlı: AWG
