Teknik Özellikler

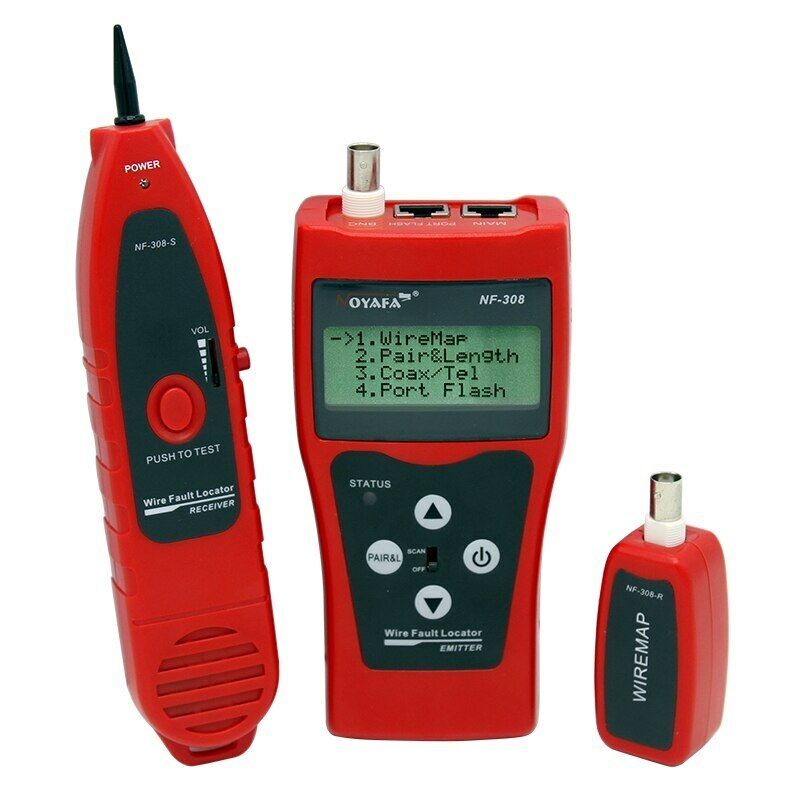

NF-308 verici özellikleri;
Ekran: Arka ışık ile LCD 53x25mm
Ton frekans: 225Hz
Maks. Iletim mesafesi: 2 km
Maks. Kablo haritasının mesafesi: 300 m
Maks. Çalışma akımı: 70mA Daha az
Ton modu: 2 ton ayarlanabilir
Uyumlu konnektörler: RJ11, RJ45, BNC, USB
Maks. Sinyal voltaj: 15Vp-p
Fonksiyonu ve arıza lcd ekran: Lcd ekran (wiremap, ton, kısa, adaptör yok, düşük pil)
Kablosu haritası göstergesi: LCD (#1-#8)
Korumalı göstergesi: LCD (#9)
Voltaj koruması: AC 60 V/DC 42 V
Pil tipi: 9V DC
Boyut (LxWxD): 185x80x32mm
NF-308 alıcı özellikleri;
Frekans: 225 kHz
Maks. Çalışma akımı: 70mA Daha az
Earjack: 1
LED aydınlatma: 2
Pil tipi: 9V DC
Boyut (LxWxD): 218x46x29mm
NF-308 uzaktan kumanda ünitesi özellikleri;
Uyumlu konnektörler: RJ11, RJ45, Coacial, USB
Uzak üniteleri: 1
Boyut (LxWxD): 107x30x24mm

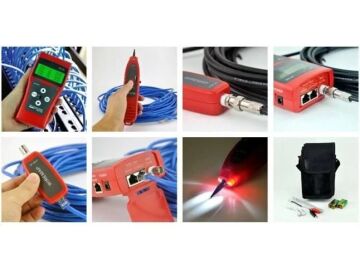

Yapılan Ölçümler
1- RJ45 ve RJ11 Kablolar için "Wiremap Testi" ve Perlerin uzunluklarının tespiti
2- Koaksiyal (BNC) Kabloların açık veya kısa devre durumlarının tespiti. Uçtan uca kablonun bütünlüğü.
3- RJ11, RJ45, USB ve BNC kabloların sesli olarak tespiti.
